XS型楔形锁紧条

奇航XS型锁紧条用于航空电子机载设备模块、PCB板的固定,满足国军标要求,具有高效的热传导性及抗冲振能力、高可靠性,可选用阳极氧化、黑色、镀镍、协和涂层等表处理;外形尺寸可根据客户的要求定制。


楔形锁紧条,PCB锁紧条,电路板锁紧条,军用机箱锁紧条

产品图库

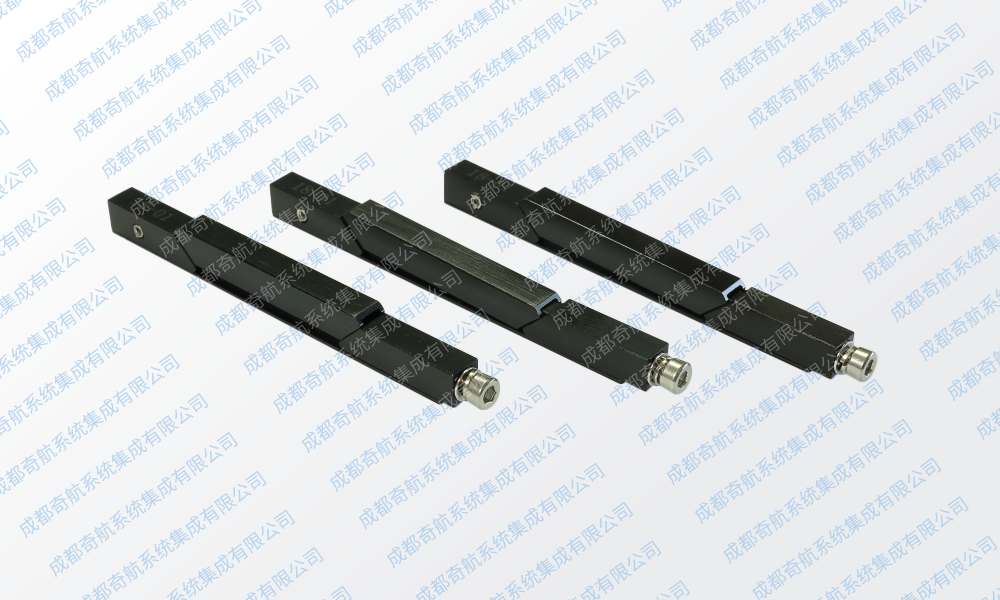

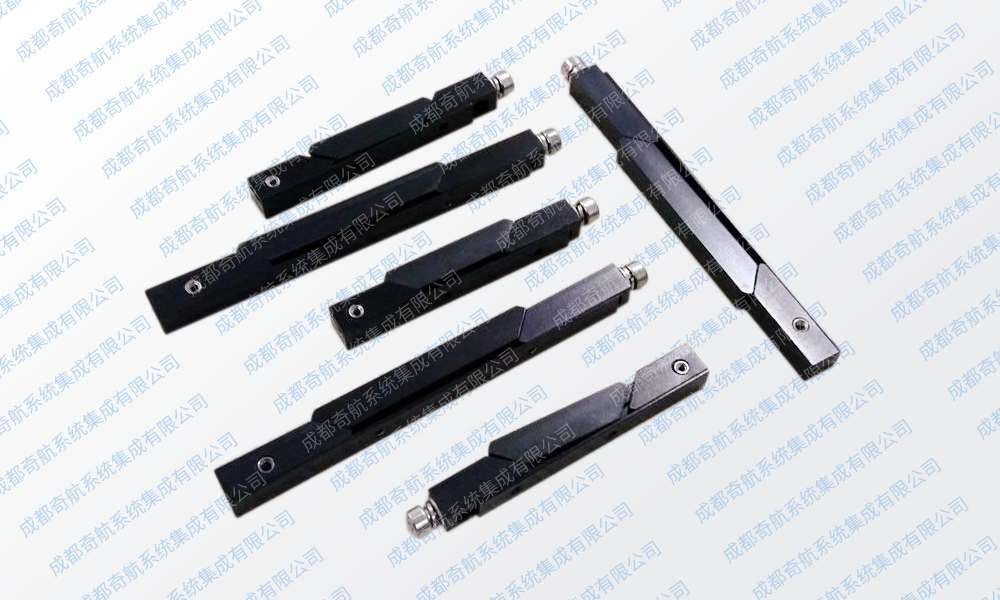

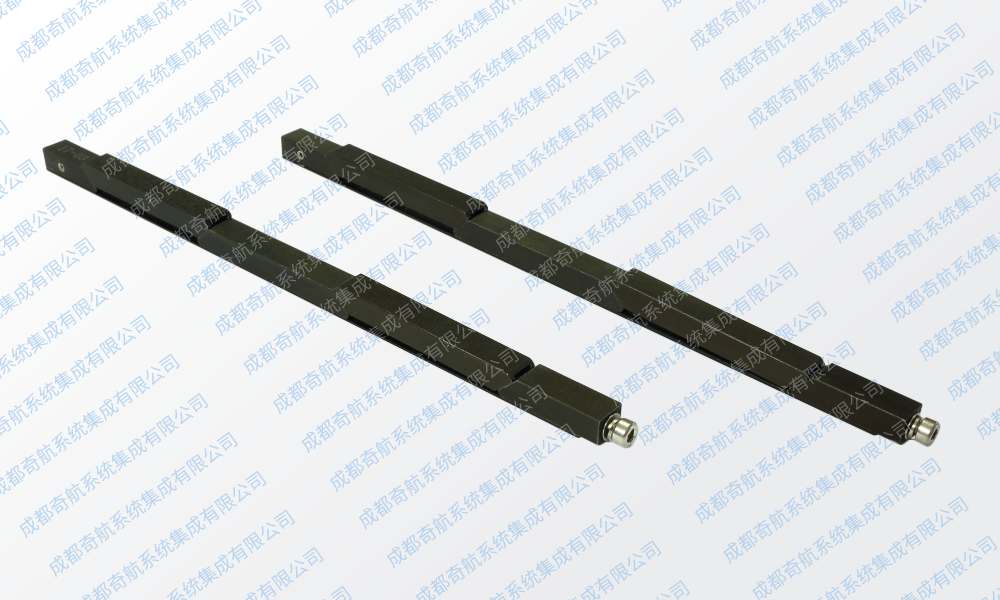

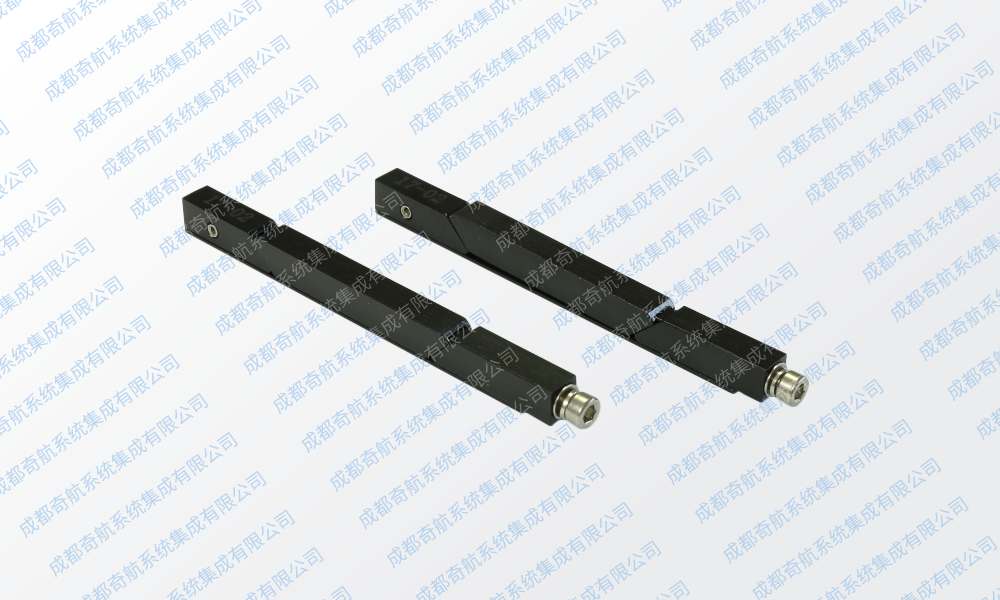

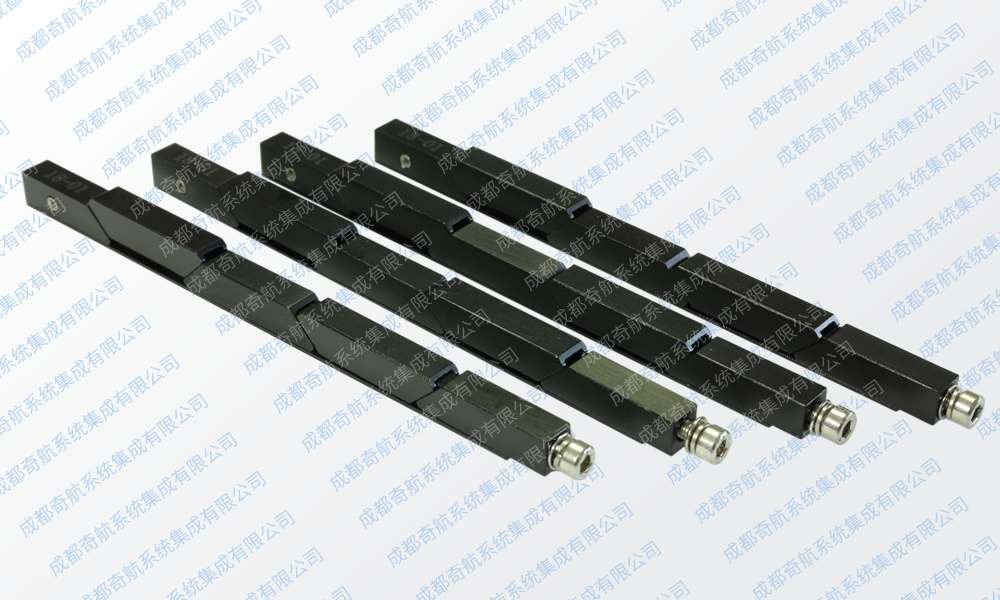

  • XS型楔形锁紧条
  • XS型楔形锁紧条
  • XS型楔形锁紧条
  • XS型楔形锁紧条
  • XS型楔形锁紧条
  • XS型楔形锁紧条

产品选型

型号

重量(g)

L

L1

L2

D1

D2

D3

备注

XSI-90B1

10

90

32

30.6

7

8.6

6

三节(2-M2)

XSI-125B1

13

125

62

37.6

五节(2-M2)

XSII-190B2

22

190

130

38

6.6

8.4

7.6

五节(3-M2.5)

XSIII-172B2

29

165.1

110.5

35.5

9.6

11.7

9.3

五节(3-M3)

XSIII-130B2

30

121.9

67.31

35.5

三节(2-M3)

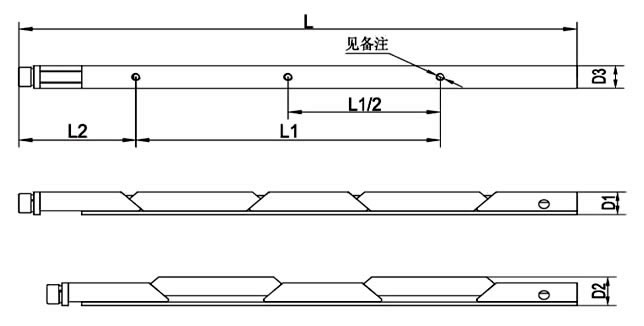

奇航XS楔形锁紧装置尺寸图(单位:mm)


环境适应性

1. 抗振性能:


(1)XSI-125B1型楔形锁紧机构 楔形锁紧机构(XSI-125B1)成对使用于负载为1.5Kg的模块,当楔形锁紧机构前端M3螺钉拧紧力矩为0.9N.m时,能承受GJB150.16—1986 规定的硬振振动试验,振动条件见图1,三个方向各6小时,试验后应无外观损伤和结构松动。

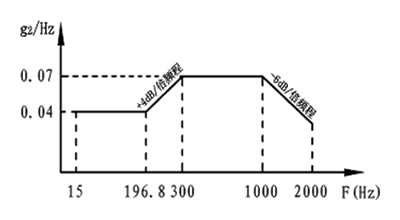

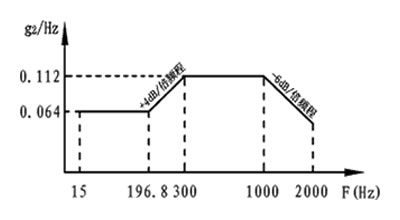

XSI-125B1楔形锁紧装置振动量级图



(2)XSI-190B2型楔形锁紧机构楔形锁紧机构(XSI-190B2)成对使用于负载为1.5Kg的模块,当楔形锁紧机构前端M3螺钉拧紧力矩为0.9N.m时,能承受图2的振动量级,三个方向各6小时,试验后应无外观损伤和结构松动。


XSI-190B2楔形锁紧装置振动量级图



2. 盐雾: 符合GJB 150.10-1986规定,48h。

3. 霉菌: 符合GJB 150.11-1986 规定,持续时间28天。

4. 湿热: JB150.9-86 高温60℃,低温30℃,相对湿度95%,试验周期数10(每周期24h)

5. 寿命: 按SJ20382-2007 楔形锁紧装置规范要求,楔形锁紧机构按“锁紧—松开”为工作一次,连续或累积工作2000次后,性能不降低。

安装方法

用楔形锁紧装置将电子设备的印制板或模块固定到插箱或机架时,插箱或机架上应有对应的导向、固定插槽,他们之间的安装接口要求如下:



(1) 装有楔形锁紧装置的印制板/模块的安装:

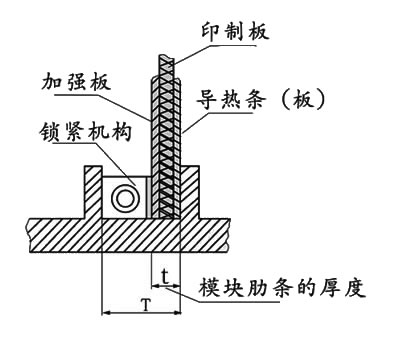

插箱或机箱应为装有楔形锁紧装置的印制板/模块提供一个导向、固定插槽。它们在插槽内的固定方式如图B.1。

槽的宽度T应满足T=t+X(±0.1)的要求,且槽表面光洁度要求不高于3.2.其中t为印制板+导热条+加强版的总厚度、或模块肋条的厚度。

注: XSI、XSII型时,X=8mm XSIII型时,X=10mm



奇航XS楔形锁紧装置安装说明图





(2) 楔形锁紧装置在印制板上的安装:



每个楔形锁紧装置用2个或3个GB819-85 M2(M2.5)的螺钉固定在印制板/模块上,螺钉长度应为t+Y(t的定义见图B.1)

注: XSI、XSII型时,Y=5mm; XSIII型时,Y=7mm
