QBQI系列起拔器

奇航QBQI系列起拔器能提供LRM功能模块在集成安装架上插入/拔出的起拔助力,并实现模块初始锁止限位功能。操作方便、快捷,无需专用工具 助力≤300N;可靠性高、环境适应性强。


QBQI起拔器,模块起/助拔器,机箱起/助拔器

产品图库

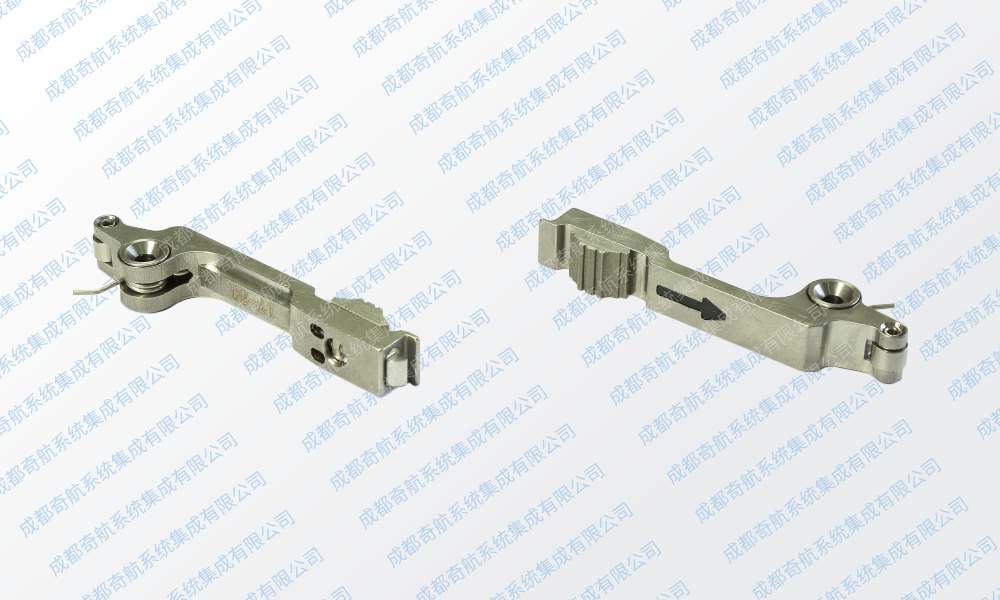

  • QBQI系列起拔器

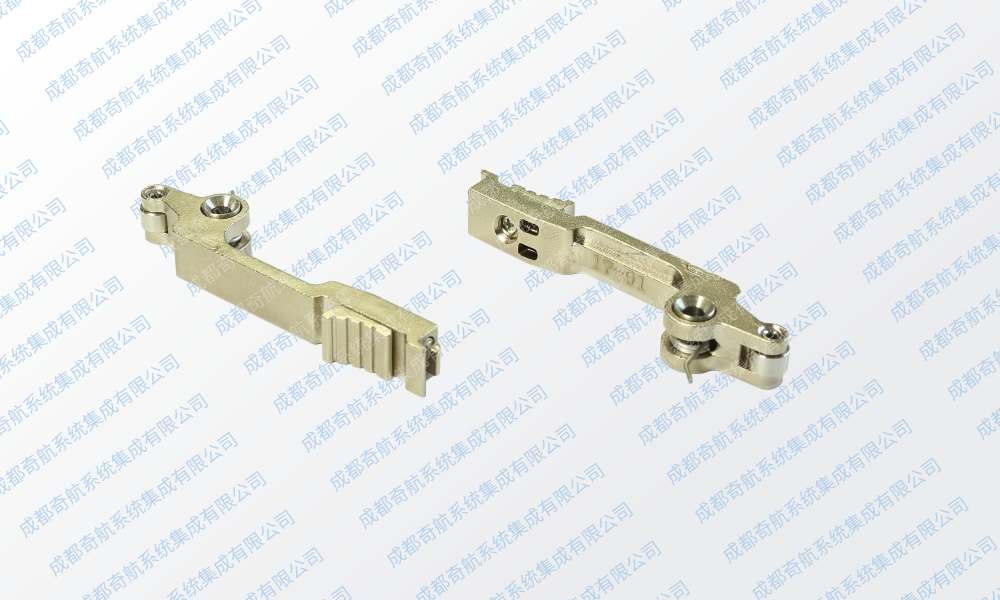

  • QBQI系列起拔器

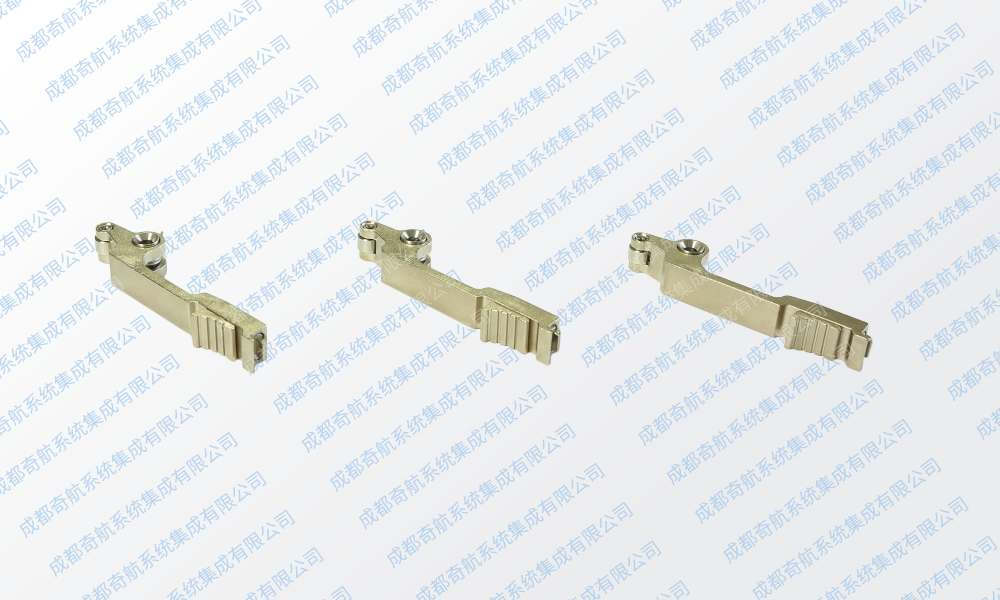

  • QBQI系列起拔器

产品概述

用途

提供LRM功能模块在集成安装架上插入/拔出的起拔助力,并实现模块初始锁止限位功能

特性

重量轻、可靠性高、锁紧操作方便

环境适应性

湿热:1个周期24h,共6个循环;盐雾:能承受+35℃下,5%盐溶液的盐雾气氛96h

起拔力

可提供大于450N的起拔助力

使用寿命

机械寿命为500次

产品尺寸

奇航QBQI起拔器外形尺寸图



安装说明

安装模块厚度不超过50mm,重量不超过3Kg;起拔器在模块上的安装螺钉采用GB819-85 M2.5×14的螺钉,紧固前应在螺纹上涂螺纹锁固胶,安装示意图如下:

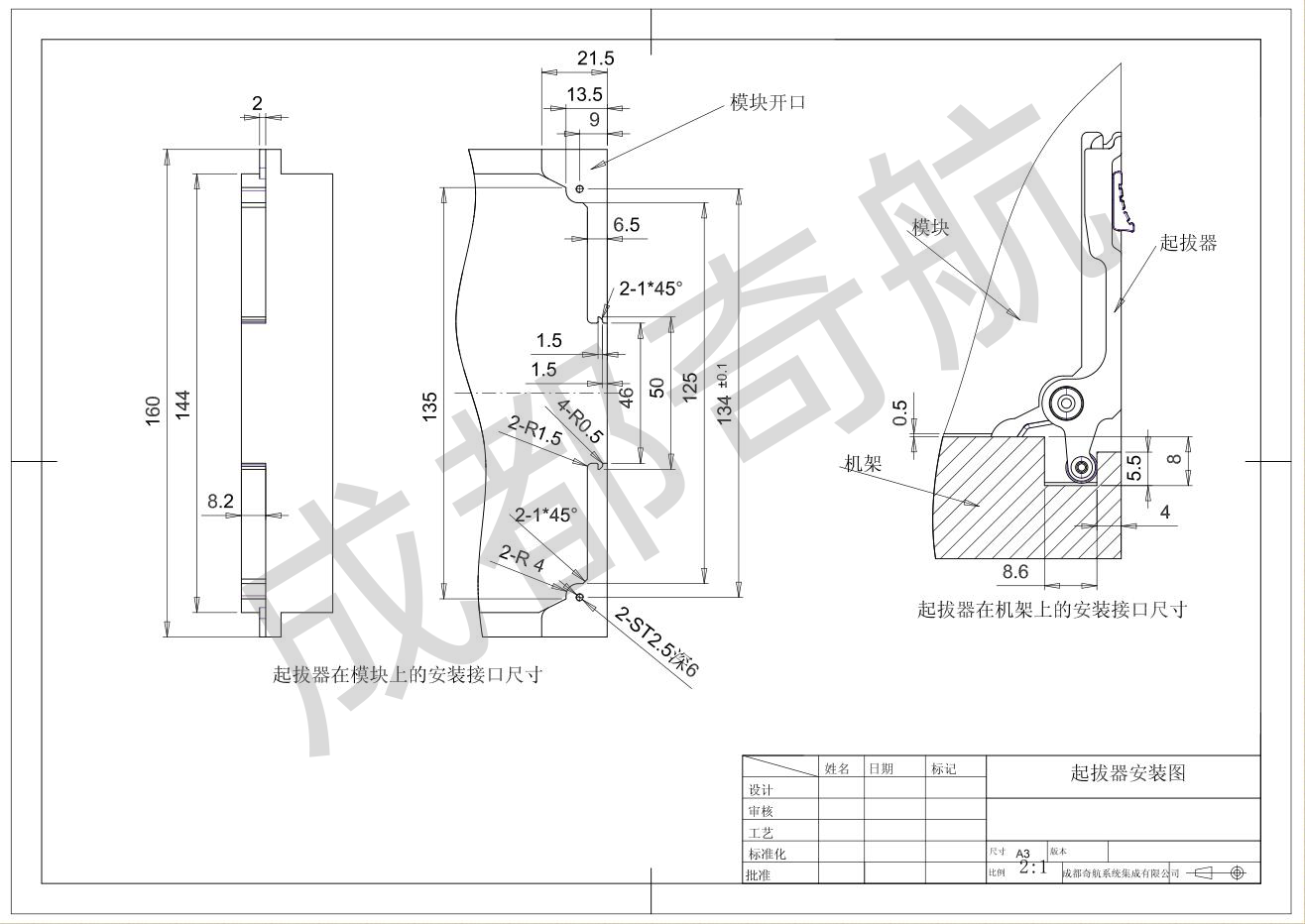

QBQI-G-004起拔器安装说明图

模块开口3D模型点击下载
