JZQ-9-1轻型橡胶减振器

产品型号:JZQ-JZ-14、JZQ-JZ-26

产品特性:用于弹载环境下短时工作,高可靠电子设备整机减振

生产材料:高强度铝合金,阻尼橡胶

表面处理:铝合金表面导电氧化

环境适应:弹载环境

产品图库

  • JZQ-9-1轻型橡胶减振器

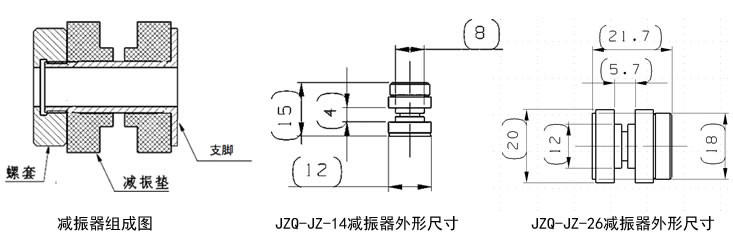

尺寸及重量

型号

外形尺寸

重量

JZQ-JZ-14

Φ12mm×15

3克

JZQ-JZ-26

Φ12mm×21.7

10.8克





技术指标

指标

JZQ-JZ-14减振器

JZQ-JZ-14减振器

共振传递率

≤8.5

≤8.5

共振频率

30Hz~50Hz

30Hz~50Hz

额定载荷

2Kg

4Kg

工作温度

-55℃~85℃

冲击

半正弦冲击,50g,11ms,三向,每向3次共9次;冲击响应谱,6000g,三向,每向3次共9次。

耐久振动

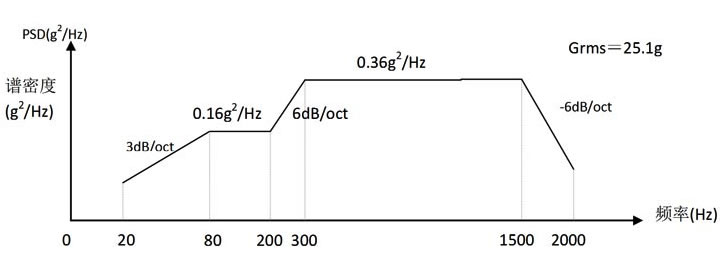

振动方向:X,Y,Z;持续时间:每方向5min;振动量级见下图。



JZQ-JZ减振器振动试验图



安装方法

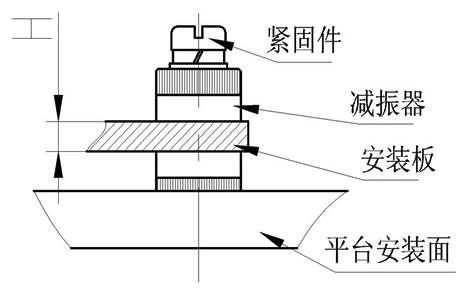

减振器JZQ-JZ-14安装板厚H=4mm,开Φ8±0.1mm的通孔。减振器JZQ-JZ-26安装板厚H=5.7mm,开Φ12±0.1mm的通孔。安装示意图如下:



JZQ-JZ减振器安装图
