JDZ型接地柱

产品型号:JDZ-001;JDZ-002

产品特性:导电性能优异,安装快捷, 防水性好

环境适应:湿热:1个周期24h,共6个循环;盐雾:能承受+35℃下,5%盐溶液的盐雾气氛96h

产品图库

  • JDZ型接地柱
  • JDZ型接地柱

JDZ-001型接地柱

1. 产品说明-JDZ-001型接地柱(图号AD8.835.0003)


用途

适用于有防水要求的设备机壳接地

特性

导电性能优异、安装快捷、防水性能好

材料

密封垫材为经过特殊处理的导电密封垫;内导体、垫圈材料为黄铜棒

表处理

镀镍

环境适应性

湿热:1个周期24h,共6个循环;盐雾:能承受+35℃下,5%盐溶液的盐雾气氛96h


2. 外形尺寸

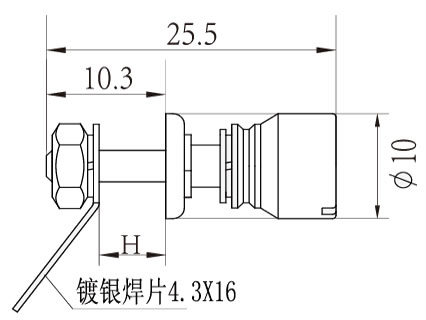

JDZ-001型接地柱外形尺寸图



3. 安装方法

将接地柱带焊片的一头拆下安装在设备内部,面板外部接带焊片的接地线,面板上开孔要求如下图所示:

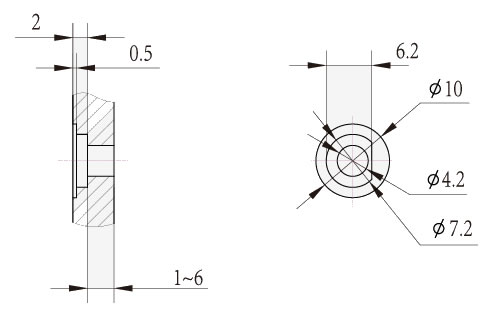

JDZ-001接地柱型安装说明图


JDZ-002型接地柱

1. 产品说明-JDZ-002型接地柱(图号AD8.625.0052)


用途

适用于设备机壳接地

特性

导电性能优异、安装快捷

材料

内导体、垫圈材料为黄铜棒

表处理

黄铜镀镍、焊片镀银

环境适应性

湿热:1个周期24h,共6个循环;盐雾:能承受+35℃下,5%盐溶液的盐雾气氛96h


2. 外形尺寸:

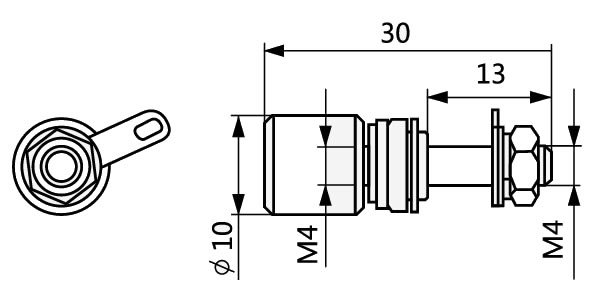

JDZ-002型接地柱外形尺寸图



3. 安装方法:

将接地柱带焊片的一头拆下安装在设备内部,面板外部接带焊片的接地线,面板上开孔要求如下图所示:

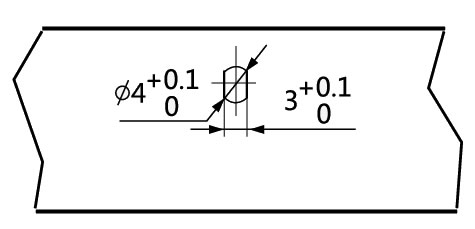

JDZ-002接地柱型安装说明图
