QMBI型前面板组件

成都奇航军用QMBI型前面板组件​,操作方便、快捷,无需专用工具;可靠性高、环境适应性强。

成都奇航军用QMBI型前面板组件

产品用途

适用于SEM-E系列标准高度、宽度分别为20mm22mm26mm28mm30mmLRM模块在机箱内的起拔及压入。


性能指标

性能指标

特性:操作方便、快捷,无需专用工具;可靠性高、环境适应性强;

材料及表面处理:主材:防锈铝,黑色阳极氧化;其他:不锈钢,钝化;

起拔力:可提供大于450N的起拔助力;

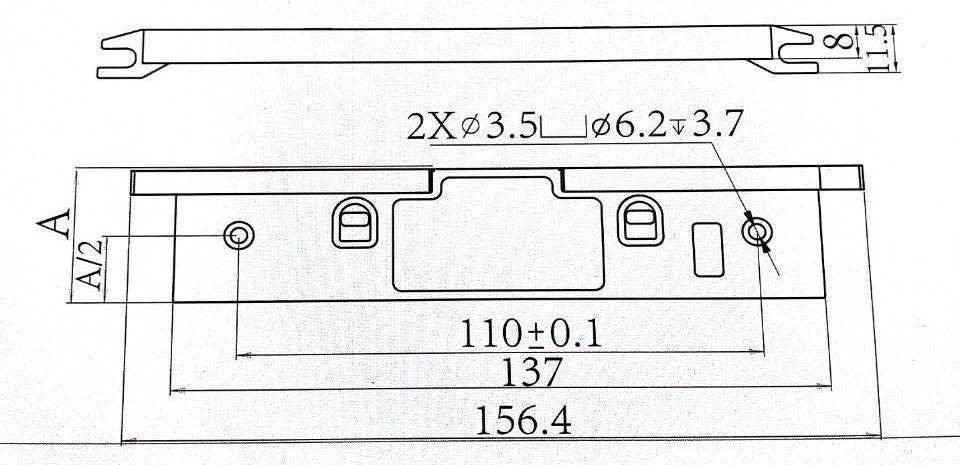

型号及外形尺寸:

型号

Amm

QMBI-20/1-1

20

QMBI-22/1-1

22

QMBI-26/1-1

26

QMBI-28/1-1

28

QMBI-30/1-1

30



安装说明

安装说明

模板上安装孔的设计见外形简图中尺寸要求;

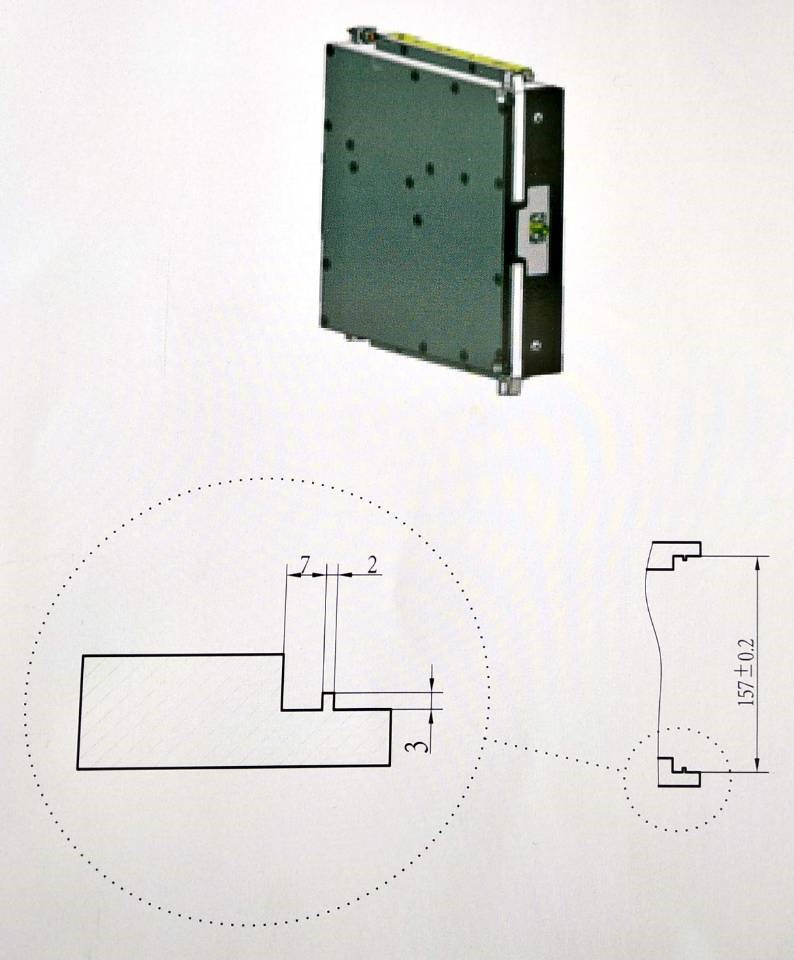

对应机箱的开槽尺寸及模块安装前面板组件后外形图如下图所示:
