QBQI-G-005起拔器

符合标准:1. GJB150-1986 《军用设备环境试验方法》

QBQI系列起拔器能提供LRM功能模块在集成安装架上插入/拔出的起拔助力,并实现模块初始锁止限位功能。操作方便、快捷,无需专用工具 助力≤300N;可靠性高、环境适应性强。

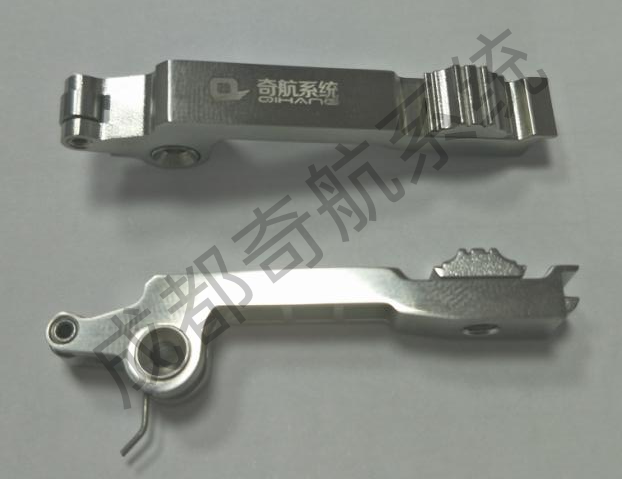

产品图库

  • QBQI-G-005起拔器
  • QBQI-G-005起拔器
  • QBQI-G-005起拔器

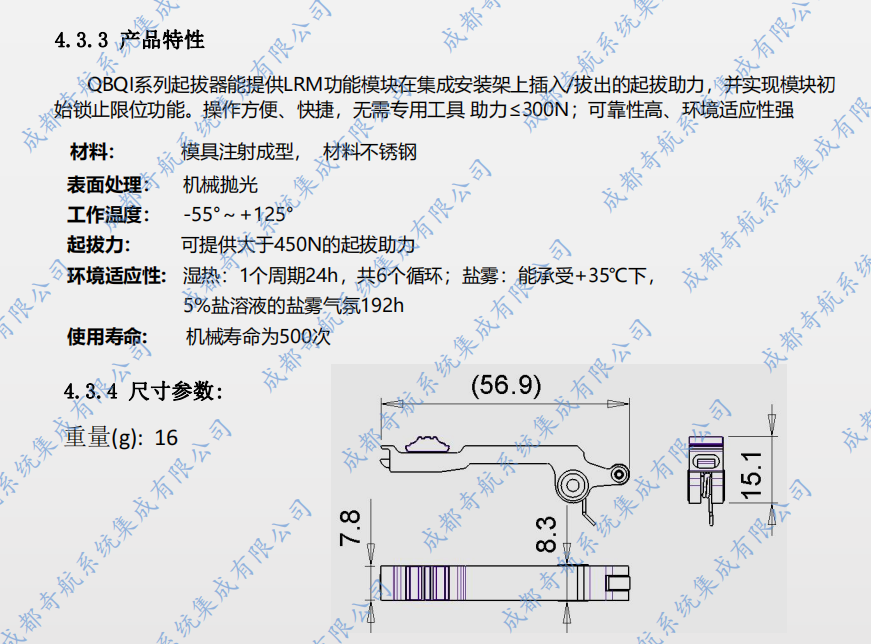

产品特性

QBQI系列起拔器能提供LRM功能模块在集成安装架上插入/拔出的起拔助力,并实现模块初始锁止限位功能。操作方便、快捷,无需专用工具 助力≤300N;可靠性高、环境适应性强。

材料: 主体材料不锈钢316L, 相关配件1Cr18Ni9Ti
表面处理: 抛光
工作温度: -55°~+125°
起拔力: 可提供大于450N的起拔助力
环境适应性: 湿热:1个周期24h,共6个循环;盐雾:能承受+35℃下,5%盐溶液的盐雾气氛96h
使用寿命: 机械寿命为500次

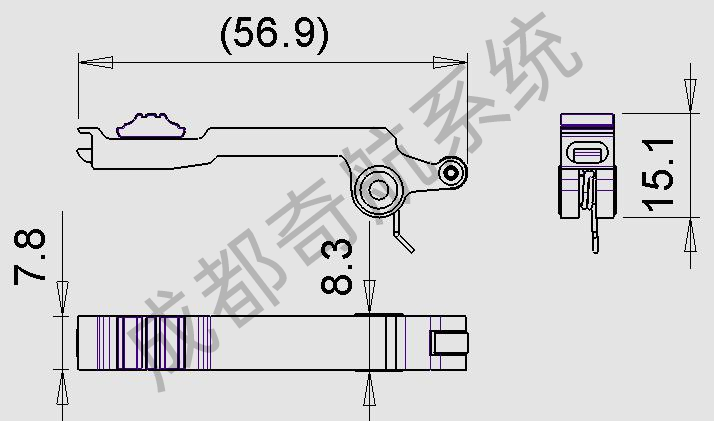

尺寸参数

尺寸参数 重量(g):16g

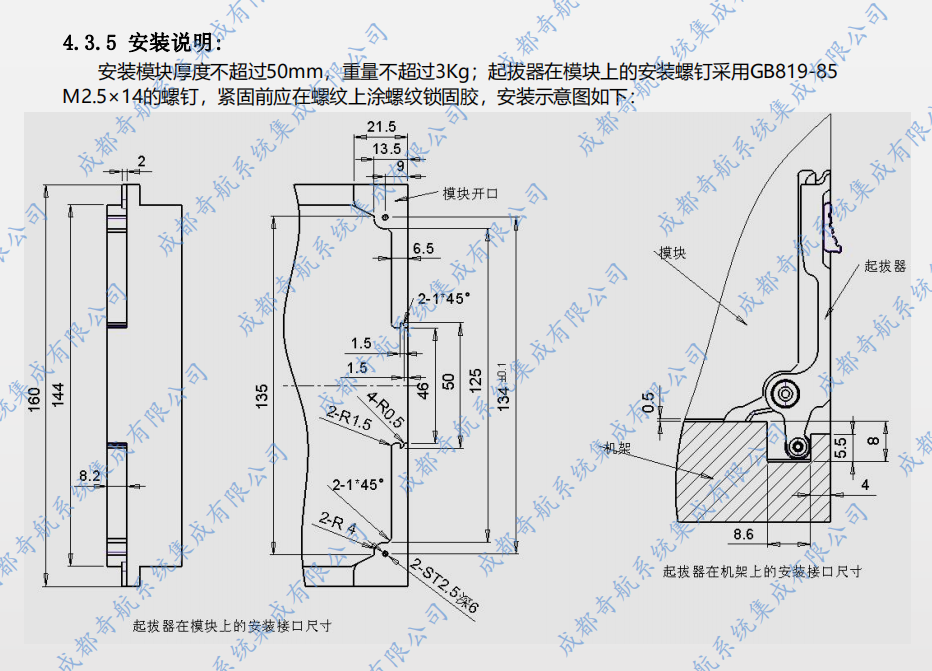

安装说明

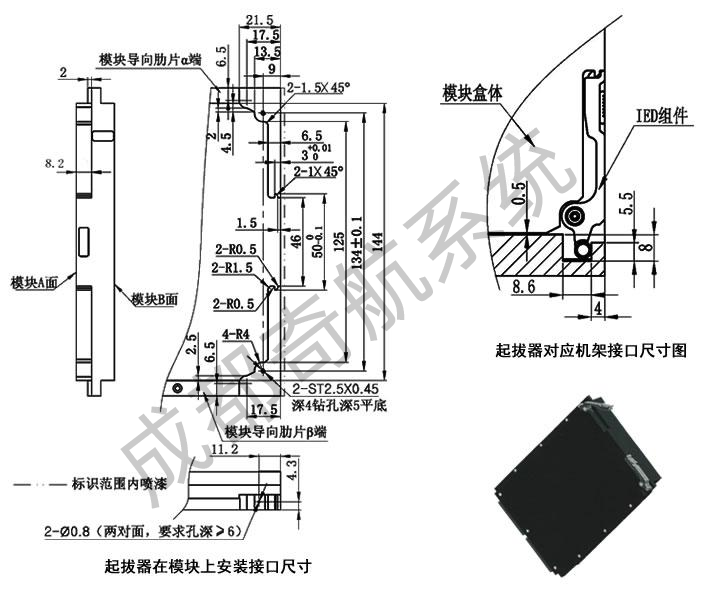

安装模块厚度不超过50mm,重量不超过3Kg;起拔器在模块上的安装螺钉采用GB819-85 M2.5×14的螺钉,紧固前应在螺纹上涂螺纹锁固胶,安装示意图如下:
